DESCULPEM A QUALIDADE DO VIDEO, AINDA ERA A CÂMERA ANTIGA
PARTE 1 https://www.youtube.com/watch?v=Lfc5-LekB0g
PARTE 2 https://www.youtube.com/watch?v=-PNz4mOrlQU
PARTE 3 https://www.youtube.com/watch?v=f2y51s5oOIM
[DIY] - Substituição do cilindro da chave de ignição - Omega A.
-
vitor hugo
- Omegueiro iniciante
- Mensagens: 33
- Registrado em: 28 Dez 2015, 20:43
[DIY] - Substituição do cilindro da chave de ignição - Omega A.
Editado pela última vez por Roberto Francesco em 11 Mai 2016, 03:52, em um total de 1 vez.
Razão: Título editado.
Razão: Título editado.
Vitor Hugo
Três Passos/RS
Atual Astra GSi 2005
ex Omega 4.1
ex Omega 2.2
ex S10 4.3
ex Vectra 2002 AT
Três Passos/RS
Atual Astra GSi 2005
ex Omega 4.1
ex Omega 2.2
ex S10 4.3
ex Vectra 2002 AT
-
leo_almeida
- Omegueiro profissional
- Mensagens: 433
- Registrado em: 08 Out 2015, 14:27
Re: TROCA DO CILINDRO DA CHAVE DE IGNIÇÃO
Complementando....
No meu caso, por falta de ferramenta não consegui retirar os parafusos que prendem a carcaça da trava na coluna. Segundo pesquisa e informações de chaveiros, a trava ao ser deslocada para baixo por dentro da carcaça com uma chave de fenda fininha, deveria ficar na posição correta para receber o cilindro e que é comum quebrar uma suposta trava que segura ela, sendo obrigado a utilizar outro método para coloca-la na posição na hora do encaixe. Aqui temos dois métodos: O que o Vitor utilizou, com a carcaça da trava fora da coluna e o método que utilizei, mais invasivo, porém com a carcaça no local, já que supostamente minha trava está quebrada pois não consegui posicionar a trava no local sem que a mesma fosse segurada...
No meu caso, por falta de ferramenta não consegui retirar os parafusos que prendem a carcaça da trava na coluna. Segundo pesquisa e informações de chaveiros, a trava ao ser deslocada para baixo por dentro da carcaça com uma chave de fenda fininha, deveria ficar na posição correta para receber o cilindro e que é comum quebrar uma suposta trava que segura ela, sendo obrigado a utilizar outro método para coloca-la na posição na hora do encaixe. Aqui temos dois métodos: O que o Vitor utilizou, com a carcaça da trava fora da coluna e o método que utilizei, mais invasivo, porém com a carcaça no local, já que supostamente minha trava está quebrada pois não consegui posicionar a trava no local sem que a mesma fosse segurada...
- Anexos
-

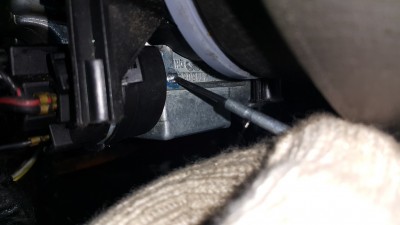

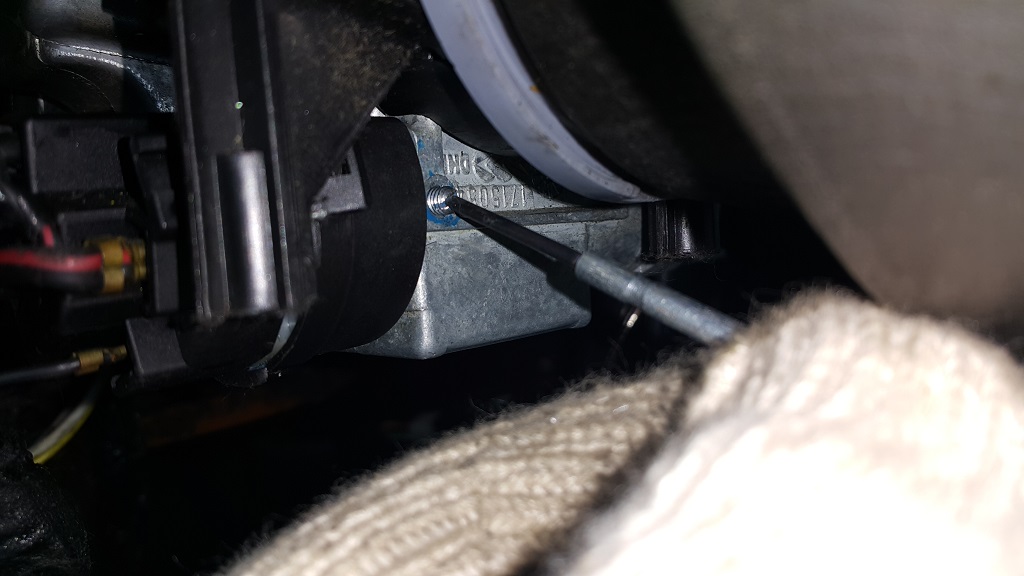

- Parafuso que prende o comutador de ignição. Virando o volante de forma que os raios fiquem para cima e para direita, se consegue com uma chave pequena afrouxar ele. O outro lado é apenas encaixado. Como parecia ser original ainda e tinha tinta sobre ele, precisei usar um alicate para o torque inicial. A chave fica enviesada.
-

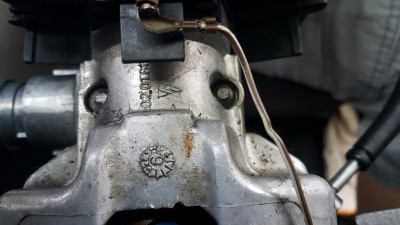

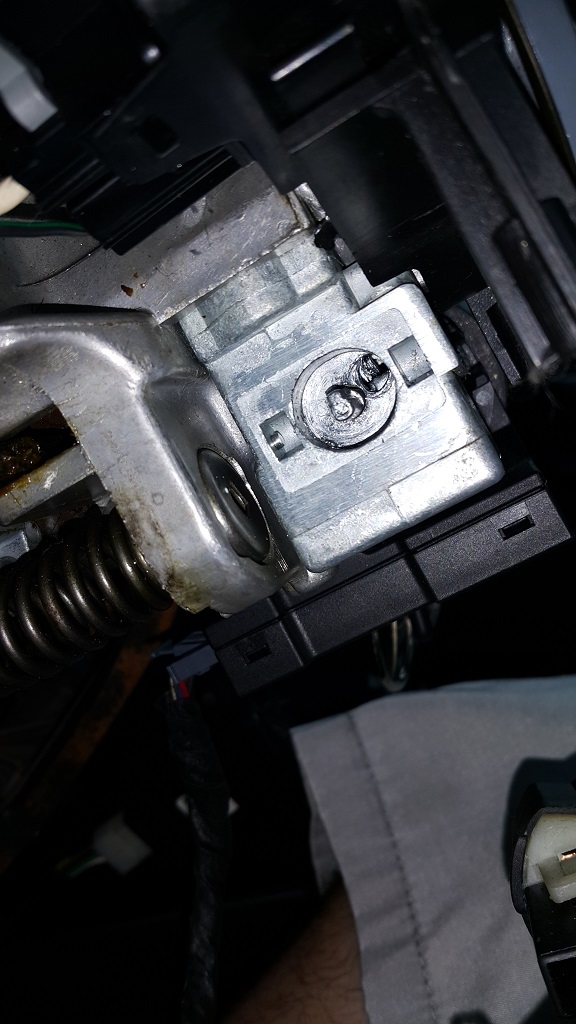

- Parafusos cisalháveis que prendem carcaça da trava na coluna. Removendo-se eles é possível tirar e principalmente encaixar o cilindro pressionando a trava com a mão para posição que deve estar para encaixar o cilindro novamente. Detalhe que se estragar os mesmos, tem que encontrar parafusos que tenham a cabeça do mesmo diametro para que entrem no pequeno espaço destinado a eles.
-
- Retirando o cilindro sem desmontar carcaça da trava. Chave na posição e arame no buraquinho para empurrar a trava que segura ele no lugar
-
- Posição que a chave deve estar para que trava seja recolhida e o cilindro saia na hora de desmontar e montar novamente. Chave deve coincidir com aquele rasgo na carcaça do cilindro
-
- Detalhe do buraco que fiz ao lado do buraco onde encaixa o comutador na haste do cilindro para calçar a trava na posição correta para encaixe do cilindro - Não alterou em nada o funcionamento da trava (joguei ar comprimido após furo para limpar limalhas)
-
- Cilindro novo (repare no pino na carcaça do cilindro que deve encaixar na depressão que há no mecanismo da trava) - aquela ponta da haste após a mola é bem comum quebrar dentro do comutador nos omegas e vectras...
-
- Trava na posição de repouso
-
- Posição que a trava deve estar para entrar o cilindro (repare que o buraco inferior esquerdo na carcaça da trava alinha com depressão na trava para encaixe de pino presente na carcaça do cilindro).
Omega GLS 2.2 1996/1997 Prata Huet
Blazer Executive 4.3 V6 1999 Branco Mahler
Astra Wagon GLS 2.0 1995 Vermelho Goya
Conduzido por mim, guiado por Deus e cuidado por JC!
Blazer Executive 4.3 V6 1999 Branco Mahler
Astra Wagon GLS 2.0 1995 Vermelho Goya
Conduzido por mim, guiado por Deus e cuidado por JC!
Re: TROCA DO CILINDRO DA CHAVE DE IGNIÇÃO
@@
informações interessantes...!!
informações interessantes...!!
-
Roberto Francesco
- Omegueiro de plantão
- Mensagens: 867
- Registrado em: 09 Out 2015, 01:51
Re: [DIY] - Substituição do cilindro da chave de ignição - Omega A.
Obrigado por compartilhar!
informações muito úteis.
